Upozornění:
Tato čerpadla jsou k dispozici v různých provedeních:
- s řezačkou na odpadní vody, kaly z rybníků atd.
- s řezačkou a přídavným sacím sítem pro stavební jámy se štěrkem a kameny
- s drtičem na drcení cizích předmětů (řada TS)
k dispozici ve velikostech 1,5 kW / 3,0 kW / 7,5 kW - podívejte se na naše další nabídky.

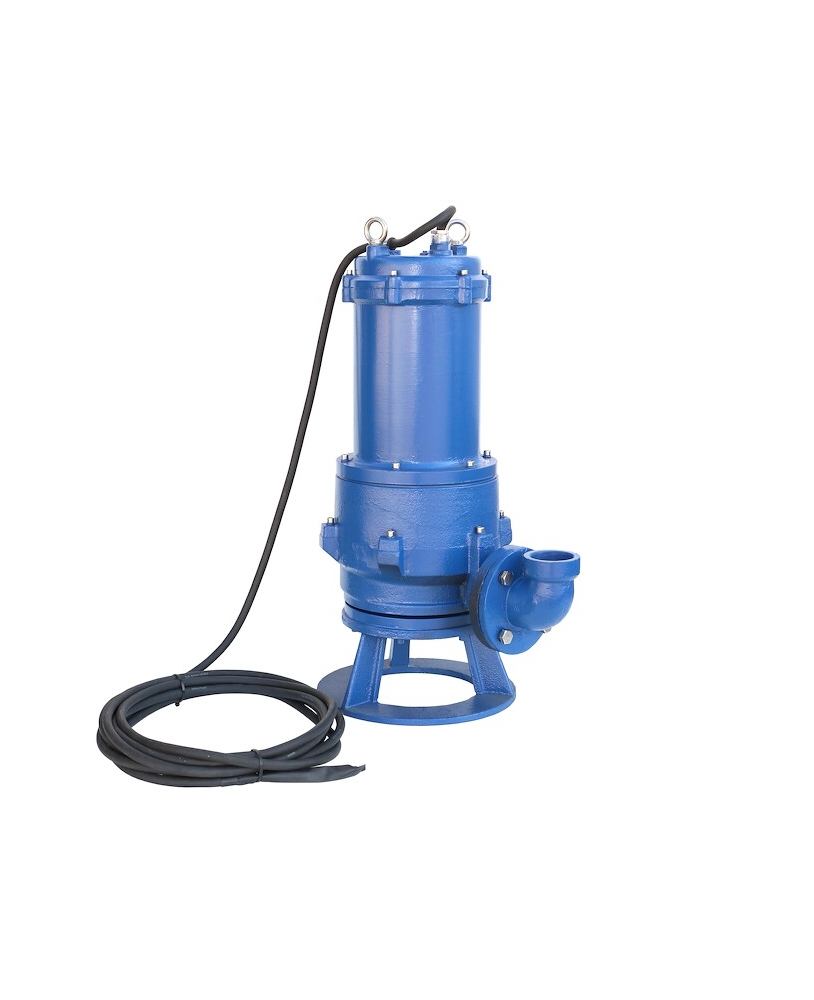

Tato nabídka popisuje verzi "Drtič" s motorem o výkonu 7,5 kW.
Řada čerpadel Trashcut je ideální volbou pro průmysl a zemědělství.
Všechny modely této řady jsou vhodné pro znečištěnou i čistou vodu obsahující cizí předměty.
Pouzdro s integrovanou elektronikou je tlakotěsné a určené pro komerční použití.
Čerpadla jsou vybavena třífázovým asynchronním motorem s jmenovitým napětím 400 V 50 Hz.

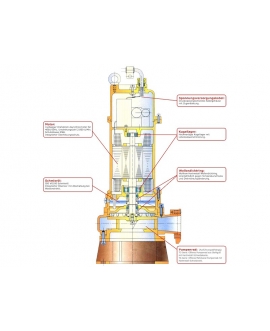

Použitá těsnění hřídele z karbidu wolframu jsou odolná vůči extrémním výkyvům teplot a změnám směru otáčení.
Vysoce kvalitní kuličková ložiska běží v olejové komoře, která také zásobuje olejem obě těsnění hřídele.
Zásobník mazacího oleje hřídele motoru je vybaven senzorem pro nouzové vypnutí v případě vniknutí vody.

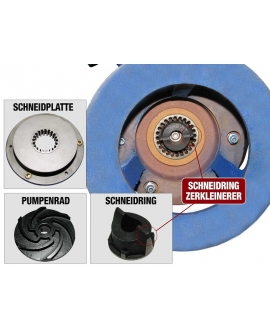

Čerpadla řady TS jsou vybavena macerátorem.
Macerátor je poháněn hřídelí motoru a maceruje cizí látky v médiu, než je oběžné kolo přečerpá dále.
Tato řada čerpadel je určena pro čerpání řídkého kejdy, kalu nebo fermentovaných kapalin. Médium nesmí být příliš viskózní, protože macerátor zmenšuje sací průřez.
Větší cizí látky nepředstavují problém, protože jsou buď vytlačovány, nebo macerovány. V případě potřeby lze médium zředit přidáním čisté vody krátce před vstupem do čerpadla.
Těleso čerpadla a oběžné kolo řady TS jsou vyrobeny z lité oceli (FC20), hřídel z nerezové oceli (X20Cr13) a macerátor z průmyslové kalené oceli.
Poznámka k instalaci:
Čerpadlo musí být připojeno k rozvaděči, který je součástí dodávky na místě.
Rozvaděč musí obsahovat stykač a hlídač izolace pro zapínání a vypínání čerpadla.
To je u tak velkých čerpadel běžné, protože velký stykač by se do skříně čerpadla nevešel.
Hladinový spínač NENÍ integrován a musí být také součástí dodávky na místě.
Vezměte prosím na vědomí, že uvedené hodnoty pro maximální průtok a maximální výtlačný tlak představují koncové body charakteristiky čerpadla.
Další informace naleznete v uživatelské příručce v kapitole „Charakteristika čerpadla“.
Technické údaje
| Skladové číslo IMATECH |
PUM207 |
| Kód EAN |
9009970002800 |
| Model |
WPET-TSH-07,5 kW-400 |
| Typ |
Elektrické jednostupňové ponorné čerpadlo |
| Povolená střední hustota |
≤ 1 150 kg/m³ |
| Ideální provozní bod |
30 m³/h při 30 mWs |
| Maximální tlak dodávky |
40 mWs (~4,0 bar) při 0 m³/h |
| Maximální průtok |
39 m³/h při 0 mWs |
| kolo čerpadla |
Oběžné kolo čerpadla s připojenou řezací jednotkou
Ø177 mm |
| Výstup |
Montážní příruba Ø62 mm
: LK146-4xM12
90° koleno s vnitřním závitem G2,5 palce |
| Typ motoru |
Třífázový asynchronní motor |
| Otáčky motoru |
~2 900 min¹ (Počet pólů: 2) |
| pro jmenovité napětí |
400 V / 50 Hz / 3fázový |
| Jmenovitý výkon motoru |
7,5 kW |
| Jmenovitý odběr proudu motoru |
16 A |
| Typický rozběhový proud |
56 A |
| Třída izolace motoru |
F |
| Připojovací kabel |
Délka: 9 m
bez zástrčky (přímé připojení) |
| plovákový spínač |
Externí kabeláž není součástí dodávky ! |
| Nouzové vypnutí v případě vniknutí vody do olejové komory |
Integrovaný senzor;
zapojení musí být externí. |
| Nouzové vypnutí v případě přehřátí motoru (+135 °C) |
Integrovaný senzor;
zapojení musí být externí. |
| Přípustná teplota média |
+3 až +40 °C
(krátkodobě až +60 °C) |
| Maximální hloubka ponoru |
10 metrů |
| Třída ochrany |
IP68 |

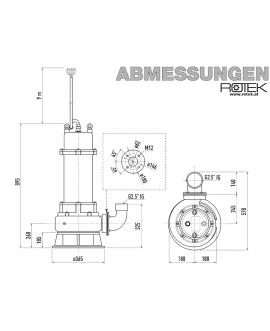

| Rozměry (Š x H x V) |
580 × 380 × 900 mm |
| Mrtvá váha |
176 kg |
Další informace
Hrubá hmotnost (bez přepravního obalu): 200 kilogramů
Hrubé rozměry výrobku (D x Š x V): 590 mm x 500 mm x 1,18 m
Způsob přepravy: Běžný náklad na paletách
Přepravní hmotnost (včetně vnějšího obalu pro 1 jednotku): 220 kilogramů
