Upozornění:
Tato čerpadla jsou k dispozici v různých provedeních:
- s řezačkou na odpadní vody, kaly z rybníků atd.
- s řezačkou a přídavným sacím sítem pro stavební jámy se štěrkem a kameny
- s drtičem na drcení cizích předmětů (řada TS)
k dispozici ve velikostech 1,5 kW / 3,0 kW / 7,5 kW - podívejte se na naše další nabídky.

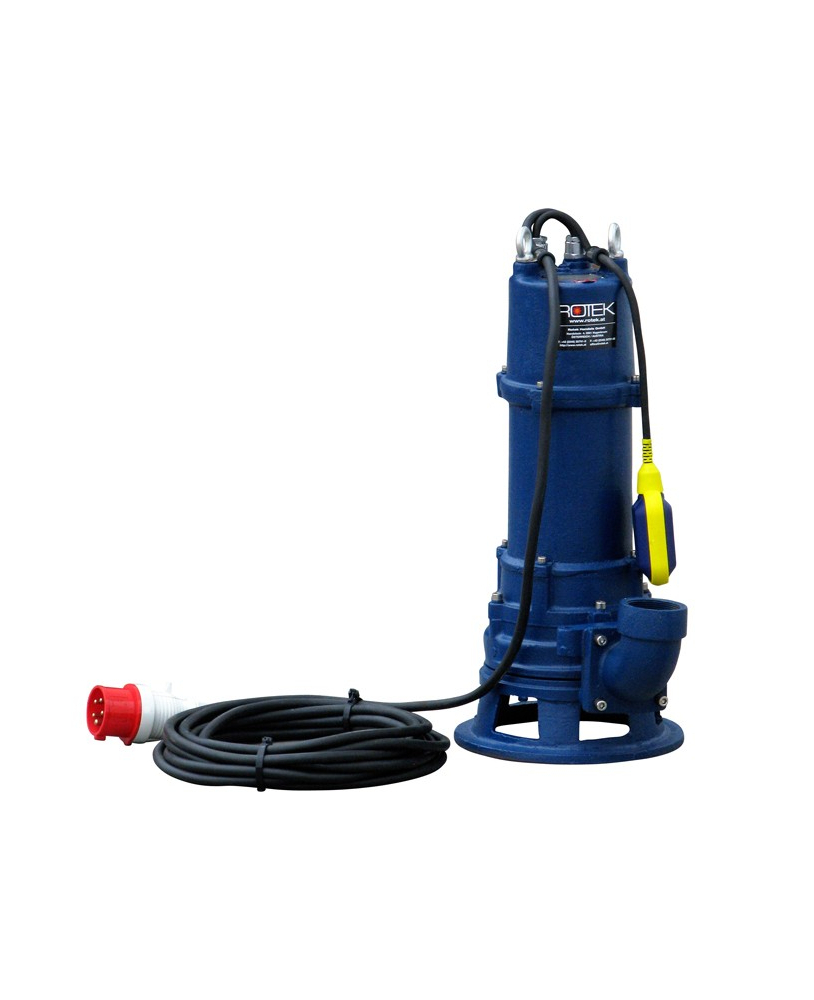

Tato nabídka popisuje verzi "Drtič" s motorem o výkonu 1,5 kW.
Řada čerpadel Trashcut je ideální volbou pro průmysl a zemědělství.
Všechny modely této řady jsou vhodné pro znečištěnou i čistou vodu obsahující cizí předměty.

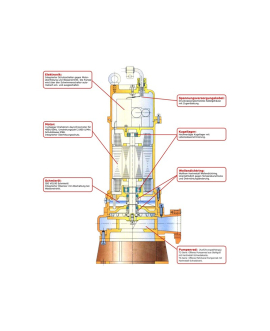

Pouzdro s integrovanou elektronikou je tlakotěsné a určené pro komerční použití.
Čerpadla jsou vybavena třífázovým asynchronním motorem pro jmenovité napětí 400 V 50 Hz s integrovanou ochranou proti přehřátí.
Použitá těsnění hřídele z karbidu wolframu jsou odolná vůči silným změnám teploty a změnám směru otáčení.
Vysoce kvalitní kuličková ložiska běží v olejové komoře, která také zásobuje olejem obě těsnění hřídele.
Zásobník mazacího oleje hřídele motoru je vybaven senzorem pro nouzové vypnutí v případě vniknutí vody.
Čerpadlo je vybaveno plovákovým spínačem a je proto připraveno k okamžitému použití.

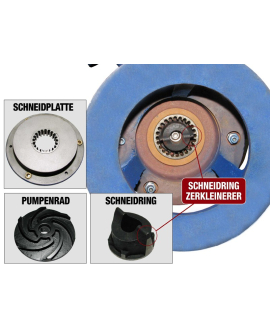

Čerpadla řady TS jsou vybavena macerátorem.
Macerátor je poháněn hřídelí motoru a maceruje cizí látky v médiu, než je oběžné kolo přečerpá dále.
Tato řada čerpadel je určena pro čerpání řídkého kejdy, kalu nebo fermentovaných kapalin. Médium nesmí být příliš viskózní, protože macerátor zmenšuje sací průřez.
Větší cizí látky nepředstavují problém, protože jsou buď vytlačovány, nebo macerovány. V případě potřeby lze médium zředit přidáním čisté vody krátce před vstupem do čerpadla.
Těleso čerpadla a oběžné kolo řady TS jsou vyrobeny z lité oceli (FC20), hřídel z nerezové oceli (X20Cr13) a macerátor z průmyslové kalené oceli.
Upozorňujeme, že uvedené hodnoty pro maximální průtok a maximální výtlačný tlak představují koncové body charakteristiky čerpadla.
Další informace naleznete v uživatelské příručce v kapitole „Charakteristika čerpadla“.
Technické údaje
| Skladové číslo IMATECH |
PUM202 |
| Kód EAN |
9009970002787 |
| Model |
WPET-TSH-01,5 kW-400 |
| Typ |
Elektrické jednostupňové ponorné čerpadlo |
| Povolená střední hustota |
≤ 1 150 kg/m³ |
| Ideální provozní bod |
10 m³/h při 18 mWs |
| Maximální tlak dodávky |
24 mWs (~2,4 baru) při 0 m³/h |
| Maximální průtok |
17 m³/h při 0 mWs |
| kolo čerpadla |
Vícekanálové oběžné kolo čerpadla s předřazenou řezací jednotkou
Ø144 mm |
| Výstup |
Šroubová příruba Ø35 mm (71x71mm-4xM8)
s vnitřním závitem G2" |
| Typ motoru |
Třífázový asynchronní motor |
| Otáčky motoru |
~2 900 min¹ (Počet pólů: 2) |
| pro jmenovité napětí |
400 V / 50 Hz / 3fázový |
| Jmenovitý výkon motoru |
1,5 kW |
| Jmenovitý odběr proudu motoru |
4 A |
| Typický rozběhový proud |
13 A |
| Třída izolace motoru |
F |
| Připojovací kabel |
Délka: 9 m
se zástrčkou CEE 400V/16A |
| plovákový spínač |
integrovaný |
| Nouzové vypnutí v případě vniknutí vody do olejové komory |
integrovaný |
| Nouzové vypnutí v případě přehřátí motoru (+135 °C) |
integrovaný |
| Přípustná teplota média |
+3 až +40 °C
(krátkodobě až +60 °C) |
| Maximální hloubka ponoru |
10 metrů |
| Třída ochrany |
IP68 |

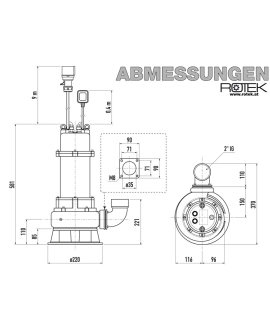

| Rozměry (Š x H x V) |
370 × 220 × 581 mm |
| Mrtvá váha |
41 kg |
Další informace
Hrubá hmotnost (bez přepravního obalu): 39,0 kilogramů
Hrubé rozměry výrobku (D x Š x V): 320 mm x 280 mm x 740 mm
Způsob dopravy: Běžný náklad podle objemu
Přepravní hmotnost (včetně vnějšího obalu pro 1 jednotku): 44,0 kilogramů
