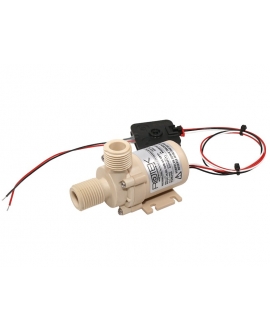

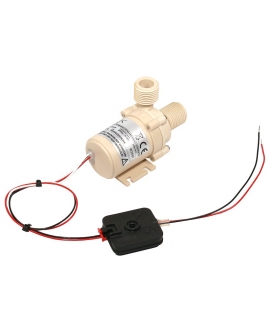

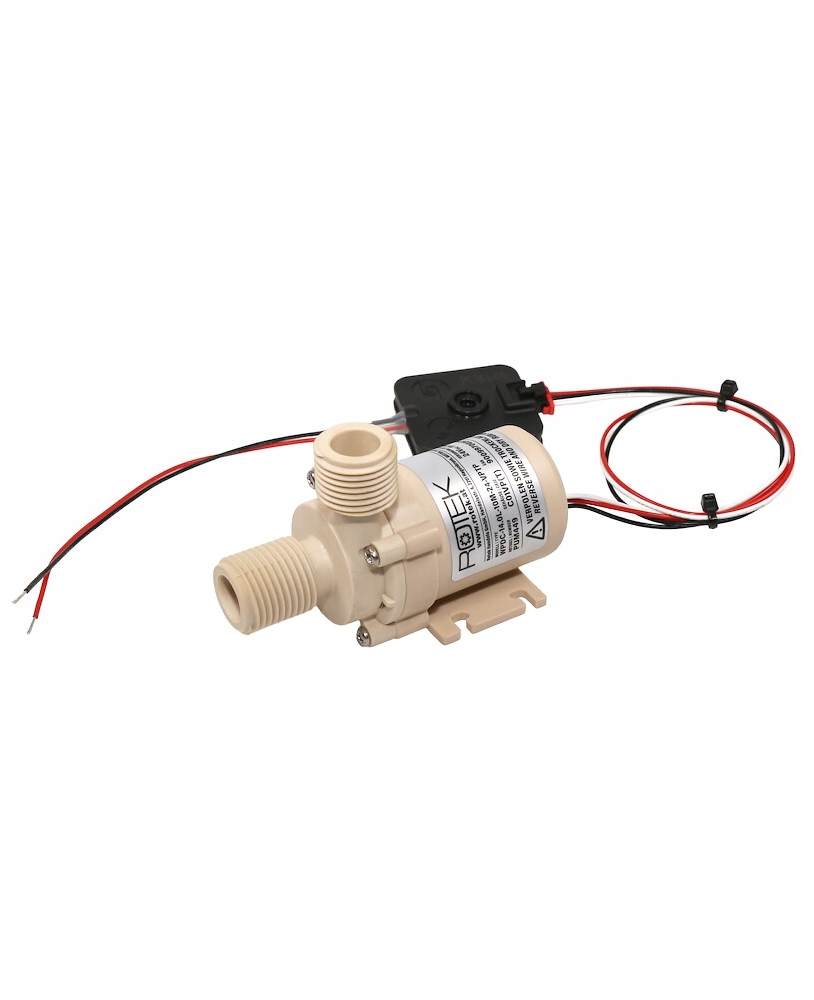

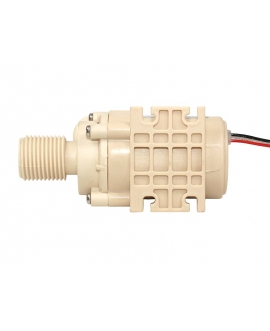

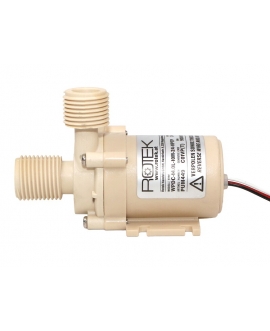

Mini odstředivé čerpadlo s bezkartáčovým stejnosměrným motorem s pozvolným rozběhem

1 290,00 Kč

bez DPH

Provozní napětí 24 V DC
Maximální průtok 14,0 l/min (při výtlačné výšce 0 m)
Maximální dopravní výška 10 mWs (při průtoku 0 l/min)
s externím omezením proudu, pozvolným rozběhem a ochranou proti zablokování
Bezkartáčový stejnosměrný motor
Extrémně tichý provoz
Navrženo pro nepřetržitý provoz
Bezpečné pro potraviny
Ideální pro chlazení PC, recirkulační chladicí systémy, kondenzační čerpadla a nespočet dalších aplikací
Odolné vůči mnoha médiím, jako je odsolená voda a různá rozpouštědla, kyseliny a zásady
Podmíněně odolný vůči benzínu a naftě

Miniaturní odstředivé čerpadlo pro potravinářské účely s bezkartáčovým stejnosměrným motorem.

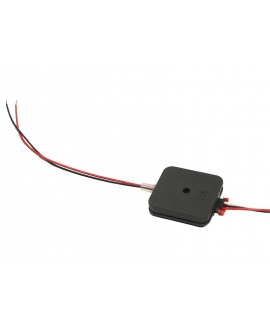

Na rozdíl od standardní verze má speciální verze TP (WPDC-…-VP TP ) všechny tři přípojky BLDC motoru externě připojeny k regulátoru (regulátor zajišťuje pozvolný rozběh, omezení proudu a ochranu proti zastavení).
Regulace otáček však s naším regulátorem není možná, jako u standardních čerpadel WPDC.
V případě potřeby lze k regulaci tlaku a průtoku použít regulátor BLDC třetí strany (u nás není k dispozici).

Čerpadlo je odolné vůči mnoha médiím, jako je demineralizovaná voda a rozpouštědla, a nabízí omezenou odolnost vůči benzínu a naftě.
Všechny smáčené části jsou vyrobeny z polypropylenu a PEEK se silikonovým těsnicím kroužkem.
Vzhledem k použitým materiálům nabízí čerpadlo také omezenou odolnost vůči různým zásadám a kyselinám.
Tuto odolnost však musí zákazník v každém jednotlivém případě otestovat.

Směr výstupu lze otáčet v krocích po 90°, aby se přizpůsobil specifickým aplikacím.
Tato čerpadla pracují s velmi nízkou hladinou hluku a neprodukují prakticky žádné hlukové znečištění.

Čerpadlo nevyžaduje hřídelové těsnění, protože rotor motoru se pohybuje v médiu – čerpadlo je proto hermeticky utěsněno.
Je třeba se vyhnout magnetickým částicím (železným pilinám atd.) v čerpaném médiu, jinak by se uchytily na rotoru motoru. V takových případech musí být před čerpadlo instalována magnetická lapač, aby se zabránilo nasávání feromagnetických částic.

Upozornění:
Uvedené hodnoty dopravní výšky a průtoku jsou maximální hodnoty a odpovídají koncovým bodům charakteristiky čerpadla.

Čerpadlo je navrženo pro nepřetržitý provoz a má dobu mezi poruchami (MTBF) > 50 000 hodin.

Motor je třífázový, což má za následek extrémně tichý provoz.

Technické údaje

Skladové číslo IMATECH	PUM449
Kód EAN	9009970026714
Model	Externí regulátor motoru WPDC-14.0L-10M-24-VPTP s pozvolným rozběhem, omezením proudu a ochranou proti zablokování
Maximální průtok	14 l/min
Minimální průtok	5 % Qmax
Maximální dopravní výška	10 mWs (1,00 bar)
Výška samosání	0m nesamonasávací
Vchod (uvnitř)	G1/2" vnitřní průměr (Ø12) mm
Vývod (uvnitř)	G1/2" vnitřní průměr (Ø12) mm
Směr otáčení	proti směru hodinových ručiček
Střední teplota	volně stojící: ≤ 95 °C
Napájecí napětí	24 V DC (min. 15 V DC, max. 26 V DC)
spotřeba energie	< 1,2 A
Připojovací kabel	Mezi motorem a regulátorem: lankový kabel, 3pinový, délka: cca 340 mm. Napájení regulátoru: lankový kabel, délka cca 140 mm (červený + / černý - pól), pocínované konce.
Izolační odpor	≥ 10 MΩ (500 V)
Odolnost proti přepětí	500 V / 10 mA / 1 s

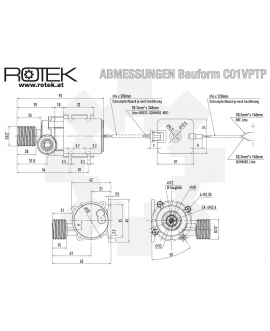

Rozměry	Viz kótovaný výkres
Mrtvá váha	Pouze pumpa: 198 g ; s ovladačem a kabelem (celkem): 220 g
objem	≤ 55 dB(A) @ 0,1 m ≤ 30 dB(A) @ 1 m Neměřitelné ve 4 m
Maximální dopravní výška	10 mWs (1,00 bar) při 0 litrech/min (bez průtoku)
Pracovní bod 2	4,7 litru/min při 7,5 mWs (0,75 baru)
Pracovní bod 3	9,7 litrů/min při 3,5 mWs (0,35 baru)
Maximální průtok bez protitlaku	14 litrů/min při 0 mWs (0,00 bar)

Další informace

Hrubá hmotnost (bez přepravního obalu): 220 gramů
Hrubé rozměry výrobku (D x Š x V): 93 mm x 45 mm x 62 mm

Způsob dopravy: Zásilková doprava
Hmotnost zásilky (včetně vnějšího obalu pro 1 ks/jednotku): 300 gramů

Kód PUM449
