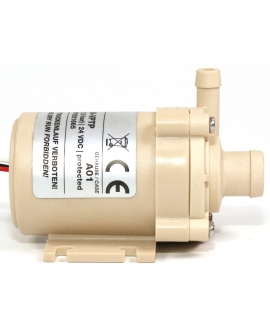

Mini odstředivé čerpadlo s bezkartáčovým stejnosměrným motorem s pozvolným rozběhem a ochranou proti zablokování

1 290,00 Kč

bez DPH

Potravinářské mini odstředivé čerpadlo s bezkomutátorovým stejnosměrným motorem
s pozvolným rozběhem a protiblokovacím zařízením
Max. průtok 6,7 l/min (při dopravní výšce 0 m)
max. dopravní výkon 10 mWs (při průtoku 0 l/min)
s externím omezením proudu, pozvolným rozběhem a ochranou proti zablokování
Ideální pro chlazení PC, cirkulační chlazení, čerpadla kondenzátu a nespočet dalších aplikací
Provozní napětí 24VDC
Bezpečné pro potraviny
Plně ponorné (IP68, provoz v médiu pro chlazení motoru je možný)
Bezkomutátorový DC motor
Odolává mnoha médiím, jako je odsolená voda a různá rozpouštědla, kyseliny a zásady
Omezená odolnost vůči benzínu a naftě
Extrémně tichý provoz
určený pro nepřetržitý provoz

Ponorné mini odstředivé čerpadlo s bezkomutátorovým stejnosměrným motorem, bezpečné pro potraviny.
Tento typ čerpadla lze použít i trvale ponořený v médiu (čerpadla jsou kompletně zalitá, krytí IP68).

Čerpadlo je odolné vůči mnoha médiím jako je odsolená voda, rozpouštědla a omezená odolnost vůči benzínu a naftě.
Všechny části, které přicházejí do styku s médiem, jsou vyrobeny z polypropylenu a Peek, těsnící kroužek je vyroben ze silikonu.
Čerpadlo je vzhledem k použitým materiálům částečně odolné i proti různým zásadám a kyselinám.
Odolnost si však musí zákazník v jednotlivých případech vyzkoušet.

Směr vývodu lze otáčet v krocích po 90° a přizpůsobit tak příslušnému použití.
Provozní objem těchto čerpadel je velmi nízký, téměř bez hluku.
Čerpadlo lze také provozovat se sníženým provozním napětím, aby se průtok a tlak přizpůsobil aplikaci nebo aby se ještě více snížil objem.

Čerpadlo nevyžaduje hřídelovou ucpávku, protože rotor motoru se pohybuje v médiu - proto je čerpadlo hermeticky uzavřeno.
V čerpaném médiu je třeba zabránit magnetickým částicím (železné piliny apod.), které by se jinak hromadily na rotoru motoru. Při tomto použití je třeba před čerpadlo zabudovat magnetický lapač, aby čerpadlo nemohlo nasávat feromagnetické částice.

Upozornění:
Uvedené hodnoty tlakové výšky a dopravního výkonu jsou maximální hodnoty a odpovídají klíčovým bodům charakteristické křivky čerpadla.

Čerpadlo je navrženo pro nepřetržitý provoz a má MTBF > 50 000 hodin.

Motor je 3-fázový, a proto běží extrémně tiše.
Řídící elektronika je pro lepší chlazení umístěna v externím pouzdře.

Technické údaje

Skladové číslo IMATECH	PUM436
EAN kód	9009970021665
Model	WPDC-06.7L-10M-24-VPTP externí omezovač proudu, ochrana proti zablokování
Max	6,7 l/min
Minimální průtok	5 % Qmax
Max	10 mWs (1,00 bar)
Samonasávací výška	0m není samonasávací
Vchod (uvnitř)	Ø13,4 (Ø11) mm
Výstup (uvnitř)	Ø7 (Ø4) mm
Směr otáčení	Proti směru hodinových ručiček
Střední teplota	volně stojící: ≤ 95 °C ponořený v médiu: ≤ 40 °C
Napájecí napětí	24 V DC (min. 15 V DC / max. 26 V DC)
Aktuální spotřeba	520 mA až 1 190 mA v závislosti na napětí a průtoku viz níže
Propojovací kabel	Lankový kabel, délka: 150 mm (červený + / černý - pól), pocínované konce
Izolační odpor	≥ 10 MΩ (500 V)
Odolnost proti přepětí	500V / 10mA / 1s
Rozměry	viz rozměrový výkres
vlastní hmotnost	183 g
objem	≤ 55 dB(A) @ 0,1 m ≤ 30 dB(A) @ 1 m neměřitelné na 4 m
Maximální výška dodávky:	Max. dopravní výška se zcela uzavřeným výstupem:
Napájecí napětí 15V (při průtoku = 0 l/min)	h=5,0mWs (I=520mA)
Napájecí napětí 18V (při průtoku = 0 l/min)	h=6,8mWs (I=620mA)
Napájecí napětí 24V (při průtoku = 0 l/min)	h=10,0mWs (I=830mA)
Napájecí napětí 26V (při průtoku = 0 l/min)	h=11,2mWs (I=900mA)
Maximální rychlost doručení:	Max. průtok bez protitlaku:
Napájecí napětí 15V (při protitlaku=0mWs)	Q=4,95 l/min (I=710 mA)
Napájecí napětí 18V (při protitlaku=0mWs)	Q=5,63 l/min (I=850 mA)
Napájecí napětí 24V (při protitlaku=0mWs)	Q=6,70 l/min (I=1,110 mA)
Napájecí napětí 26V (při protitlaku=0mWs)	Q=7,00 l/min (I=1,190 mA)
Pracovní body při 24V:
Pracovní bod 2	2,36 l/min při 7,5 mWs (I=920 mA)
Pracovní bod 3	4,10 l/min při 4,9 mWs (I=1 002 mA)
Pracovní bod 4	5,42 l/min při 2,6 mWs (I=1 060 mA)
