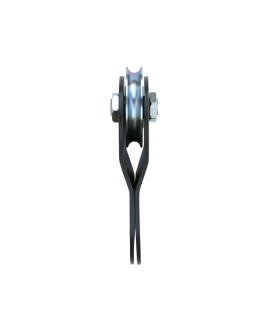

Pomocí vychylovacích kladek lze změnit vedení lanka tažného lana nebo změnit rozložení sil.
Další vysvětlení naleznete v datovém listu nebo v návodu k lanovému kladkostroji.
Použití:
Boční kryty vratného válce jsou pohyblivě uloženy na ose.
Odšroubujte boční kryty a vložte lano do kladky.
Otočte boční kryty zpět, dokud nebudou zvedací oka na sobě. Očkem a kotevním bodem protáhněte
vhodný textilní spojovací prvek (popruh nebo kulatý popruh) .
Pozor - u tohoto provedení jsou povoleny POUZE textilní popruhy - nepoužívejte háčky, karabiny ani nic jiného!
Další informace viz datový list.
Valivé kluzné ložisko je nutné před použitím namazat.
Technická data
| Skladové číslo IMATECH |
HUB190 |
| EAN kód |
9009970000790 |
| Model |
UR-B-5000 |
| Nominální nosnost (platí pro úhel roztažení lana = 120°) |
50 kN (5 t) |
| Nosnost při úhlu rozmetání = 0° |
25 kN (2,5 t) |
| Nosnost při úhlu rozmetání = 90° |
35 kN (3,5 t) |
| lámací zátěž |
100 kN (10 t) |
| Počet rolí |
1 (Ø 104 mm) |
| úložný prostor |
Kluzná ložiska - před použitím namazat!!! |
| vhodný průměr lana |
Ø 10 - 16 mm |
| Délka |
262 mm |
Středová vzdálenost
(váleček - doraz) |
147 mm |
| zastavit otevírání |
Ø 76 mm |
| vlastní hmotnost |
3,5 kg |
| Vhodné pro lanové kladky Rotek |
SZ-1600-20, SZ-3200-20 |
Úhel rozepření nosného lana ovlivňuje skutečné zatížení kladky. V závislosti na použití nesmí být překročena nosnost vratného válce! Další informace naleznete v datovém listu.
Další informace
Hrubá hmotnost (bez přepravního obalu): 3,60 kilogramů
Hrubé rozměry produktu (DxŠxV): 270 mm x 145 mm x 60 mm
Způsob dopravy: Balík
Přepravní hmotnost (včetně přebalu pro 1 kus/PU): 3,60 kilogramů
Přepravní rozměry pro 1 kus/ PU (DxŠxV): 270 mm x 145 mm x 60 mm
