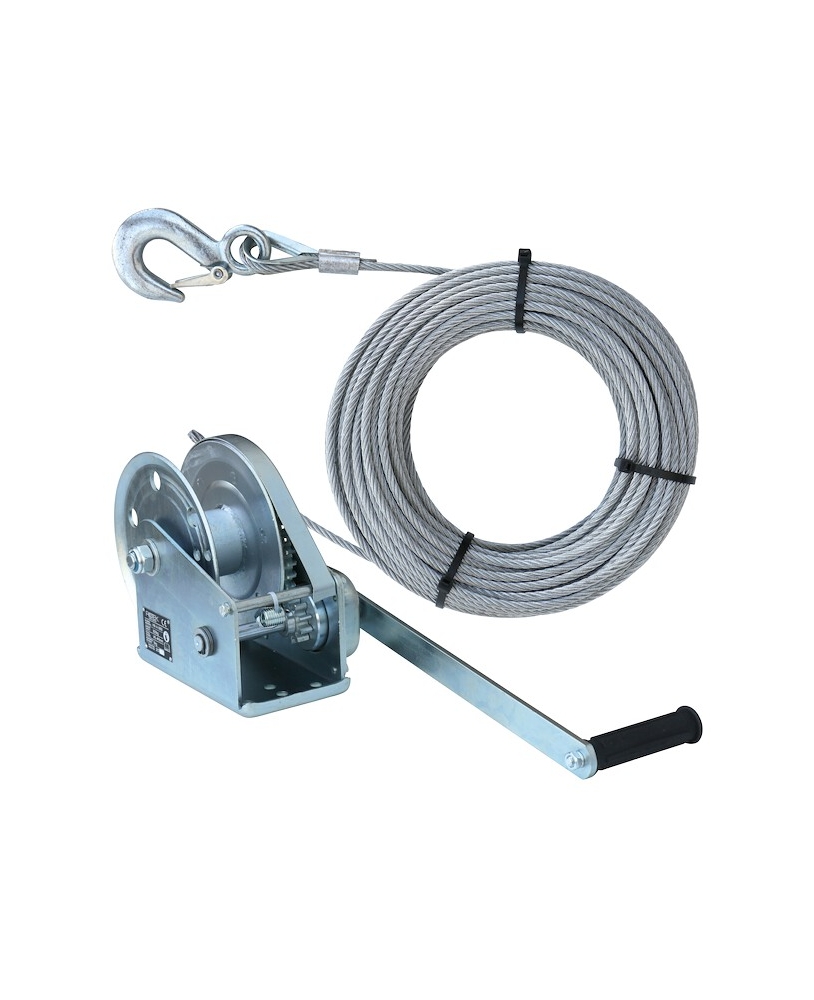

Vysoce kvalitní, pozinkovaný, profesionální konzolový naviják s třecí brzdou.

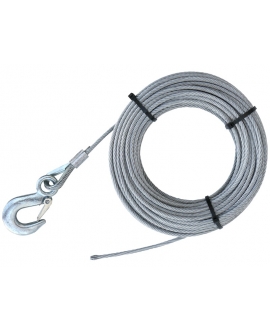

Součástí balení je ocelové lano: celková délka 10 m, průměr 5 mm, konstrukce 7x19.
Upozornění:
Jmenovité nosnosti je dosaženo pouze tehdy, když na kladce zůstanou tři vrstvy lana. To odpovídá přibližně 8 m.
U tohoto 20m lana je tedy efektivní použitelná délka pro nosnost 800 kg přibližně 12 m.
Minimální zbývající délka lana jsou 3 otáčky – v tomto bodě se nosnost snižuje na 300 kg. 3 otáčky odpovídají přibližně 0,7 m.
U tohoto 20m lana je tedy efektivní použitelná délka pro nosnost 300 kg přibližně 19,3 m.
V naší nabídce je k dispozici i další příslušenství, jako jsou kladky.
Pro kombinace s jinými délkami nebo průměry ocelových lan se prosím podívejte na naše možnosti dodání.
Technické údaje
| Skladové číslo IMATECH |
HUB208 |
| Kód EAN |
9009970027155 |
| Jmenovitá kapacita |
800 kg |
| zkušební zatížení |
1600 kg |
| Lano v ceně |
Průměr: 5 mm
Konstrukce: 7x19
Délka: 20 m |
| Minimální délka lana pro zatížení 300 kg |
3 otáčky = cca 0,7 m |
| Minimální délka lana pro zatížení 800 kg |
3 vrstvy, s 5mm lanem cca 8,2 metru (pevnost lana cca 1990 kg) |
| s brzdou |
třecí brzda |
| Převodový poměr |
5,0 : 1 |
| Zdvih lana na otáčku (při plném nasazení kladky) |
cca 110 mm |
| Zdvih lana na otáčku (kladka prázdná) |
cca 47 mm |
| Páková síla při jmenovitém zatížení (kladka plně zatížená) |
cca 38 daN (= 38 kg) |
| Páková síla při jmenovitém zatížení (válec prázdný) |
cca 16 daN (=16 kg) |
| Vlastní hmotnost bez ocelového lana |
8,0 kg |
| materiál |
Ocel, pozinkovaná |
Další informace
Hrubá hmotnost (bez přepravního obalu): 10,0 kilogramů

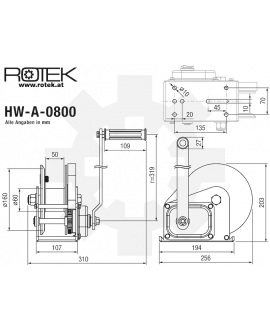

Hrubé rozměry výrobku (D x Š x V): 320 mm x 235 mm x 310 mm
Způsob dopravy: Zásilková doprava
Hmotnost zásilky (včetně vnějšího obalu pro 1 jednotku): 10,6 kilogramů
