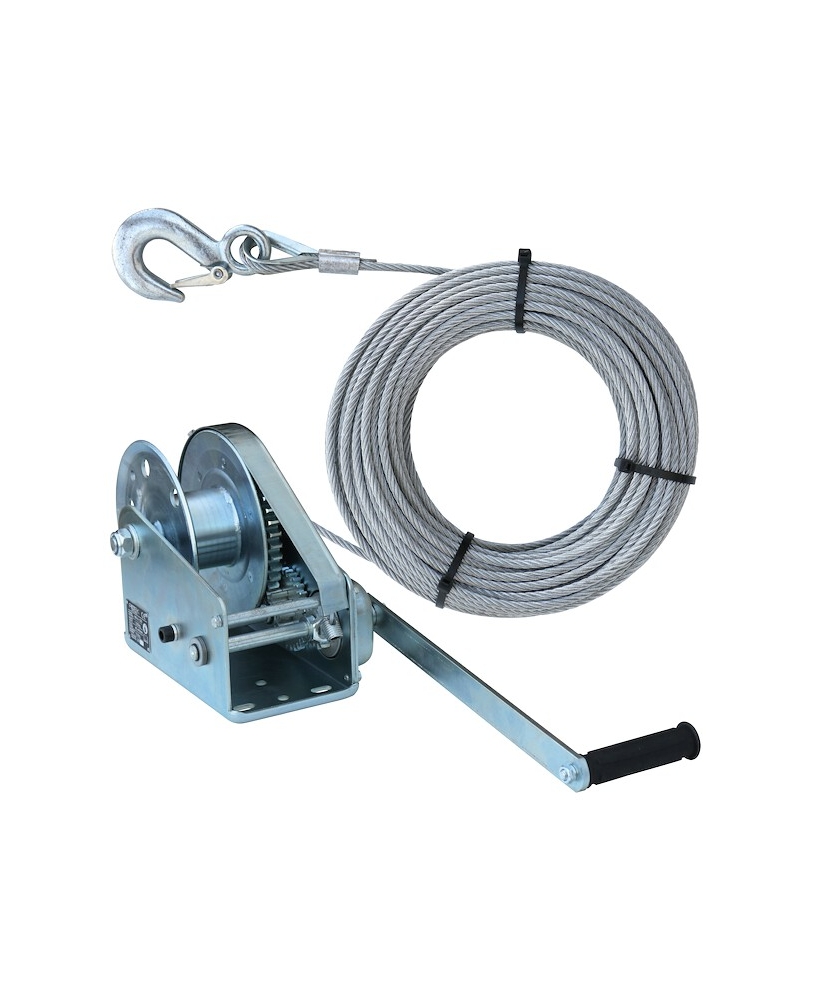

Vysoce kvalitní, pozinkovaný, profesionální konzolový naviják s třecí brzdou.

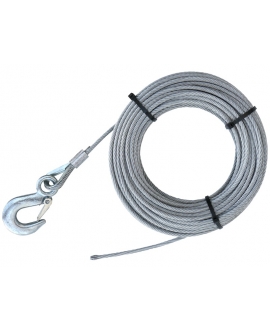

Včetně ocelového lana: celková délka 10 m, průměr 5 mm, konstrukce 7x19.
Upozornění:
Jmenovité nosnosti je dosaženo pouze tehdy, když na kladce zůstanou tři vrstvy lana. To odpovídá přibližně 11 m.
Proto by u tohoto 20m lana efektivní zbývající použitelná délka pro nosnost 1200 kg byla přibližně 9 m.
Vzhledem k tomu, že mezní pevnost lana je přibližně 2000 kg, musí být celková nosnost systému s 5mm lanem snížena na 1000 kg!
Minimální zbývající délka lana jsou 3 otáčky – tím se nosnost snižuje na 400 kg. 3 otáčky odpovídají přibližně 0,8 m.
Proto je u tohoto 20m lana efektivní použitelná délka pro nosnost 400 kg přibližně 19,2 m.
V naší nabídce je k dispozici i další příslušenství, jako jsou kladky.
Kombinace s jinými délkami nebo tloušťkami ocelových lan viz možnosti dodání.
Technické údaje
| Skladové číslo IMATECH |
HUB213 |
| Kód EAN |
9009970026509 |
| Jmenovitá kapacita |
1200 kg |
| zkušební zatížení |
2400 kg |
| Lano v ceně |
Průměr: 5 mm
Konstrukce: 7x19
Délka: 20 m |
| Minimální délka lana pro zatížení 400 kg |
3 otáčky = cca 0,8 m |
| Minimální délka lana pro 1200 kg |
Nosnost 1200 kg není s lanem o průměru 5 mm možná
. Maximální přípustná nosnost s lanem o průměru 5 mm = 1000 kg. |
| s brzdou |
třecí brzda |
| Převodový poměr |
10,0 : 1 |
| Zdvih lana na otáčku (při plném nasazení kladky) |
cca 55 mm |
| Zdvih lana na otáčku (kladka prázdná) |
cca 28 mm |
| Páková síla při jmenovitém zatížení (kladka plně zatížená) |
cca 29 daN (= 29 kg) |
| Páková síla při jmenovitém zatížení (válec prázdný) |
cca 15 daN (= 15 kg) |
| Vlastní hmotnost bez ocelového lana |
10,5 kg |
| materiál |
Ocel, pozinkovaná |
Další informace
Hrubá hmotnost (bez přepravního obalu): 12,4 kilogramu

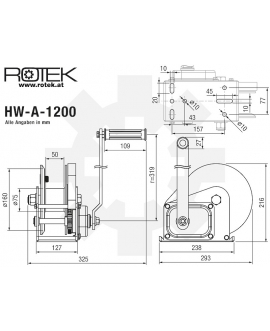

Hrubé rozměry výrobku (D x Š x V): 310 mm x 235 mm x 290 mm
Způsob dopravy: Zásilková doprava
Hmotnost zásilky (včetně vnějšího obalu pro 1 jednotku): 12,4 kilogramu
