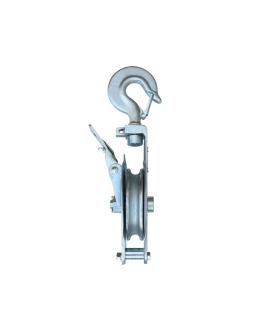

Pomocí kladek, je kabel vodicí kabel změněn nebo přidělení výkonu, které mají být změněny
Případ možné maximální zatížení závisí na použití a kabelovými úhlů (viz obrázek). Použití:Kabel kladka je opatřena víkem otevřít. Vytáhnout zpět na blokovací páky, otevřete boční kryt a vložte kabel. Zavřete víko a plně spojovací bezpečnostní páka. Připevněte montážní bod s otočným háčkem, ujistěte se, že pojistka háku uzavře úplně. Pro více informací viz katalogový list. Řemenice je třeba namazat před použitím přes maznici. Mez pevnosti popisuje sílu z neúspěšného objektu a vztahuje se na stacionární systém, tedy systém, v němž nedochází k žádnému pohybu. Při sběru zatížení (např .bsp. strom, který přišel prokluzovat, nebo zatížení, které na laně klesá), síly, které se vyskytují mnohokrát může být mrtvá hmotnost nákladu. lámání zatížení čtyř tun tedy znamená, že vychýlení válec zatížení se čtyřmi tun jen držet, ale tyto doby nemohou kompenzovat, pokud je uklouznutí v padlém /. Jmenovitá nosnost / zatížení proto vždy výrazně pod mez pevnosti! Mez pevnosti byla stanovena standardizovaným zkušebním postupem, a je tedy laboratorní hodnoty.Poškozením a různých podmínek okolního prostředí (Fe. Extreme studena), může tato hodnota sníží. Jmenovité zatížení / zatížení jmenovité kapacity zatížení je, že hmotnost, která musí být aplikována na maximálně dopravníku. Jmenovité zatížení je na kladku, která zatížení, která na zatížení hák herectví. Pro kladkami, které se používají jako zvednout, dovolený jmenovitý zatěžovací 1/4 zatížení při přetržení. (EN 13157: 2004) Vodicí kladka může být v zásadě dvěma způsoby: 1 - zatížení závisí na háku zatížení (použití jako. Kladky) V tomto případě je maximální zatížení FN Napodobuje na zatížení háku určeného jmenovitém zatížení se však, prosím, na vědomí, že tahové síly změnit Fx v kabelu, a kabel je závislá na úhlu kabelu. (viz obrázek), 2 - zatížení zavěšení na laně (použití jako vodící. válec) V tomto případě závisí maximální Fx zatížení, která může být úroveň zvedání úhlu kabelu z na háku zatížení musí otáčet Pouze maximální síly Fn nastanou. (viz obrázek) z válců (jiné koncepce, které máme v programu také) nebude zvedat břemena, ale pro tažení břemen jsou použity. V tomto typu odkloněné kladky, nosnosti je s 50% zatížení při přetržení poznamenal. Když zde nabízený produkt také zvedání břemen je povoleno. Lana použité také musí mít 4-násobné bezpečnosti lámání zatížení při jmenovité zátěži.
Technické specifikace
Číslo výrobku |
HUB188 |
EAN kód |
9009970000776 |
Model |
UR-A-03200 |
Jmenovitá nosnost (platí pro úhel roztažení lana = 120 °) |
32 kN (3,2 t) |
Mezní zatížení |
120 kN (12 t) |
Počet rolí |
1 (Ø 180 mm) |
úložný prostor |
Kluzná ložiska - před použitím namažte !!! |
Mazací hlavice |
Ano |
vhodný průměr lana |
Ø 6 - 19 mm |
Celková délka |
498 mm |
Vzdálenost od středu (váleček - doraz) |
310 mm |
Zastavte otevírání háku |
35 mm |
vlastní váha |
11 kg |
Vhodné pro lanové kladkostroje Rotek |
SZ-3200 |
zařízení |
|
Tah kabelu 3200 kg |
ZSPHUB00224 + lano 20/40 / 60m |
Lanový naviják s brzdou, 1200 kg |
HUB178 + lano 6 / 8mm |
Úhel rozevření nákladového lana ovlivňuje skutečné zatížení kladky. V závislosti na aplikaci nesmí být překročena nosnost vychylovací kladky! Další informace naleznete v datovém listu.
Další informace
Hrubá hmotnost (bez přepravního obalu): 12,4 kilogramu
Hrubé rozměry produktu (DxŠxV): 530 mm x 230 mm x 125 mm
Typ zásilky:
Balíková přeprava Přepravní hmotnost (včetně obalu na 1 ks / balení): 12,4 kilogramu
Přepravní rozměry pro 1 kus / balení (dx š xv) : 530 mm x 230 mm x 125 mm
