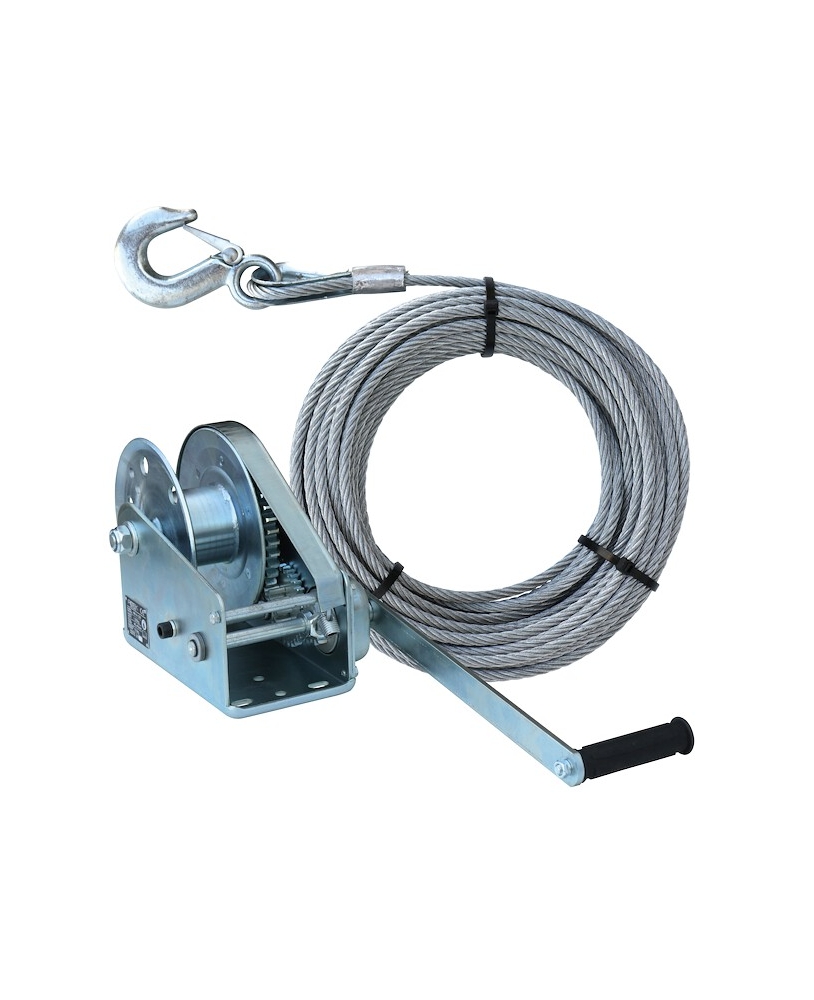

Vysoce kvalitní, pozinkovaný, profesionální konzolový naviják s třecí brzdou.

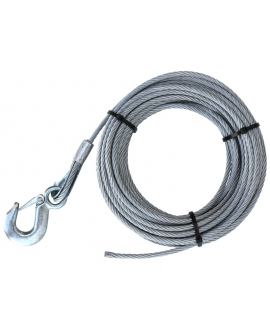

Součástí balení je ocelové lano: celková délka 10 m, průměr 5 mm, konstrukce 7x19.
Upozornění:
Jmenovité nosnosti je dosaženo pouze tehdy, když na kladce zůstanou tři vrstvy lana. To odpovídá přibližně 9 m.
U tohoto 18m lana je tedy efektivní použitelná délka pro nosnost 1200 kg přibližně 9 m.
Minimální zbývající délka lana jsou 3 otáčky – zde je nosnost snížena na 400 kg. 3 otáčky odpovídají přibližně 0,8 m.
U tohoto 18m lana je tedy efektivní použitelná délka pro nosnost 400 kg přibližně 17,2 m.
V naší nabídce je k dispozici i další příslušenství, jako jsou kladky.
Pro kombinace s jinými délkami nebo průměry ocelových lan se prosím podívejte na naše možnosti dodání.
Technické údaje
| Skladové číslo IMATECH |
HUB212 |
| Kód EAN |
9009970027193 |
| Jmenovitá kapacita |
1200 kg |
| zkušební zatížení |
2400 kg |
| Lano v ceně |
Průměr: 6 mm
Konstrukce: 7x19
Délka: 18 m |
| Minimální délka lana pro zatížení 400 kg |
3 otáčky = cca 0,8 m |
| Minimální délka lana pro 1200 kg |
3 vrstvy, s lanem 6 mm cca 9 metrů (pevnost lana cca 3000 kg) |
| s brzdou |
třecí brzda |
| Převodový poměr |
10,0 : 1 |
| Zdvih lana na otáčku (při plném nasazení kladky) |
cca 55 mm |
| Zdvih lana na otáčku (kladka prázdná) |
cca 28 mm |
| Páková síla při jmenovitém zatížení (kladka plně zatížená) |
cca 29 daN (= 29 kg) |
| Páková síla při jmenovitém zatížení (válec prázdný) |
cca 15 daN (= 15 kg) |
| Vlastní hmotnost bez ocelového lana |
10,5 kg |
| materiál |
Ocel, pozinkovaná |
Další informace
Hrubá hmotnost (bez přepravního obalu): 13,3 kilogramu

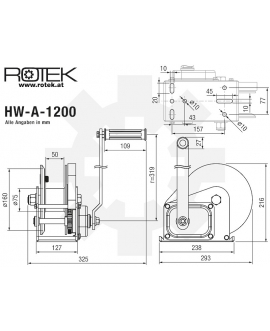

Hrubé rozměry výrobku (D x Š x V): 320 mm x 210 mm x 360 mm
Způsob dopravy: Zásilková doprava
Hmotnost zásilky (včetně vnějšího obalu pro 1 jednotku): 14,1 kilogramu
