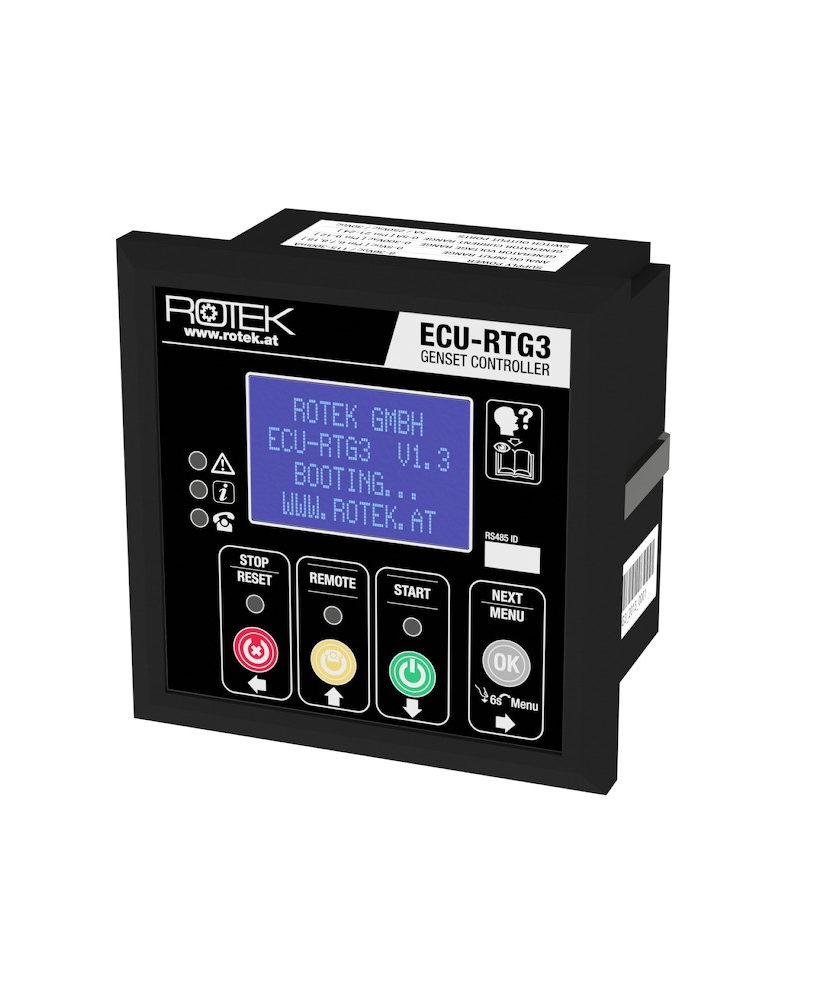

Rotek ECU-RTG3 je univerzálně použitelná řídicí jednotka motoru pro generátory nebo motory.
V této jednotce jsou integrovány všechny potřebné měřicí přístroje – nejsou potřeba žádné další přístroje.
Je vhodná pro jednofázové a třífázové generátory nebo pro použití s motory (bez generátoru).
Model RTG3 je určen pro použití se standardními proudovými transformátory (sekundární vinutí 5 A). V případech omezeného instalačního prostoru je jako alternativa k dispozici model RTG3s pro miniaturní proudové transformátory.

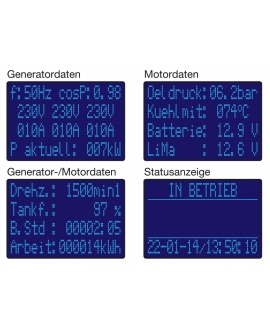

Monitorování a zobrazení na straně generátoru (lze deaktivovat pomocí softwaru):
- Frekvence v Hz
- cosPhi
- Fázové napětí všech fází ve voltech
- Aktuální fázový proud v ampérech
- Aktuální činný výkon v kW
- Celková energie v kWh
Monitorování a zobrazení na straně motoru:
- Otáčky motoru (volitelné pomocí snímače otáček nebo frekvence generátoru)
- Hladina paliva v % (pokud je snímač připojen)
- Provozní hodiny
- Tlak oleje v barech (snímač MUSÍ být připojen)
- Teplota motoru ve °C (pokud je snímač připojen, může se jednat o teplotu chladicí kapaliny nebo teplotu hlavy válců)
- Napětí baterie a alternátoru ve voltech
Aktuální stav zařízení se zobrazuje v textu:
pohotovostní režim, předehřívání, aktivace startéru, fáze volnoběhu, fáze chlazení atd.
Zjištěné chyby se také zobrazují v textu.
Prahové hodnoty pro varování nebo vypnutí, stejně jako časy zpoždění a aktivace, lze definovat pomocí softwaru.
Vstup pro dálkové spouštění - motor lze spustit a zastavit pomocí externího kontaktu.
Lze definovat časy automatického spouštění (motor se automaticky spustí po nastavenou dobu).
Další informace naleznete v uživatelské příručce (odkaz ke stažení výše).
Všechny potřebné senzory motoru a proudové transformátory lze u nás objednat samostatně jako příslušenství.
Řídicí jednotku motoru lze použít i s motory chlazenými vzduchem nebo bez generátoru!
Minimální konfigurace senzorů je následující:
1.) Musí být zajištěn analogový odečet tlaku oleje (spínač tlaku oleje nestačí – proto jsou kompatibilní všechny motory s olejovým čerpadlem).
2.) Musí být měřeny otáčky motoru (buď pomocí frekvence generátoru, nebo snímače otáček).
Není vyžadován teplotní senzor (displej zobrazuje ---°C), nebo lze teplotní senzor nainstalovat. Není vyžadován snímač hladiny paliva (displej zobrazuje ---%).
Pokud se ECU-RTG3 používá bez generátoru, lze odečet generátoru deaktivovat pomocí softwaru.
Technické údaje
| Skladové číslo IMATECH |
ZSPGEN00296 |
| Kód EAN |
9009970012120 |
| Model |
ECU-RTG3 |
| Kód artiklu |
ZSPGEN00296 |
| Napájecí napětí |
6 - 36 V stejnosměrného proudu |
| Spotřeba energie v pohotovostním režimu |
s osvětlením ≤ 160 mA
bez osvětlení ≤ 130 mA |
| Spotřeba energie během provozu |
≤ 300 mA |
| LCD displej |
128 x 64 pixelů |
| Dostupné uživatelské jazyky |
němčina angličtina |
| Vstup pro analogové senzory motoru |
Teplota (PTC, NTC),
tlak oleje (PPC, NPC)
, hladina paliva,
charakteristiky senzorů definované softwarem |
| Vstup pro snímač rychlosti |
Uni-/bipolární indukční senzor |
| Speciální spínací výstupy |
2 jednotky (PRE a START),
každá max. 10 A |
| Univerzální spínací výstupy |
3 jednotky (A1-A3) připojené k napájecímu napětí, každá max. 5 A;
navíc 1 jednotka bezpotenciálového spínacího výstupu (A4), max. 5 A/250 V AC/36 V DC |
| Speciální spínací vstupy |
1 ks. (RMT = Dálkové spouštění) |
| Univerzální spínací vstupy |
4 ks. Variabilně definovatelné |
| Dálková údržba/dálkové ovládání |
možné přes rozhraní RS485 |
| Vstup pro napětí generátoru |
Pro vstupy L1 / L2 / L3 / N
, galvanicky oddělené.
Jmenovité napětí Lx-N: 0-300 V AC |
| Vstup pro fázový proud |
Pro vstupy L1 / L2 / L3
jsou vyžadovány galvanicky oddělené proudové transformátory se sekundárním proudem 5 A. |
| vlhkost |
< 80 % relativní vlhkosti bez kondenzace |
| Okolní teplota |
-10 až +40 °C |
| Rozměry (Š x H x V) |
96 × 71 × 96 mm |
| Mrtvá váha |
350 g |
Vezměte prosím na vědomí, že tato jednotka je řídicí a monitorovací jednotkou pro motory. Všechny senzory (tlak oleje, teplota, případně snímač otáček, případně teplota oleje) a akční členy (nouzové tlačítko, relé, případně regulátor otáček, případně alarm), jakož i potřebné proudové transformátory pro měření proudu, nejsou součástí tohoto produktu a je nutné je objednat samostatně.
Další informace
Hrubá hmotnost (bez přepravního obalu): 375 gramů
Hrubé rozměry výrobku (D x Š x V): 110 mm x 80 mm x 110 mm
Způsob dopravy: Zásilková doprava
Hmotnost zásilky (včetně vnějšího obalu pro 1 jednotku): 550 gramů
