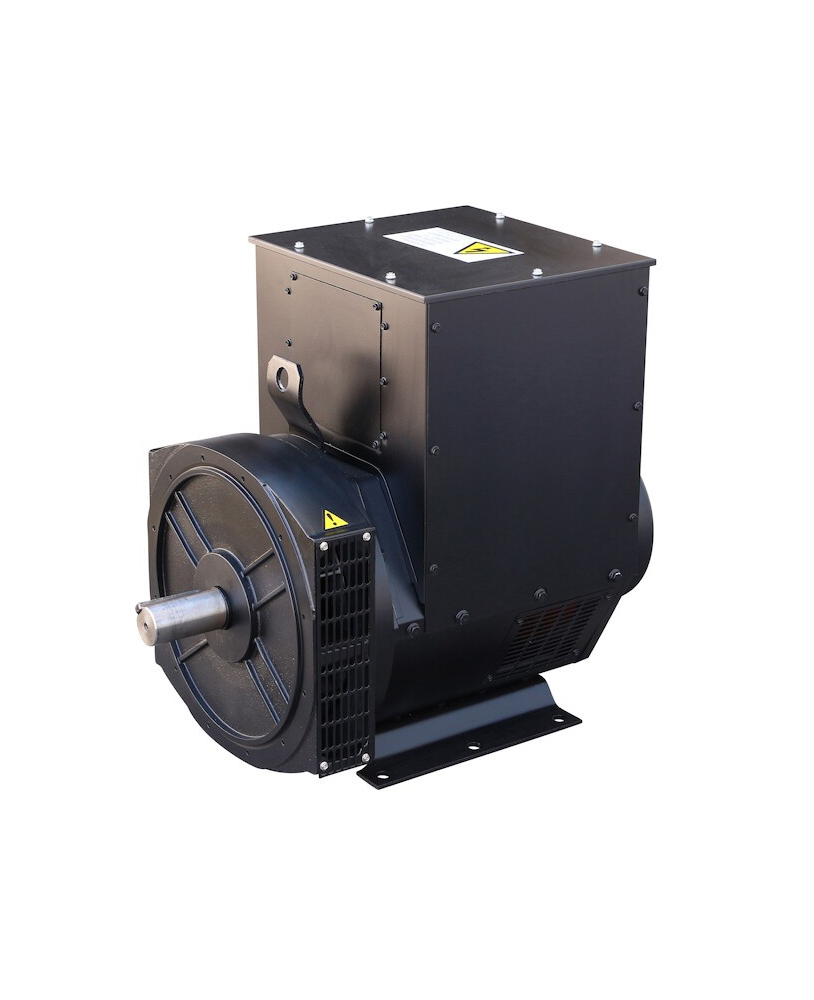

Tento třífázový bezkartáčový synchronní generátor má maximální výkon 34 kW při jmenovitém napětí 400 V (230 V)/50 Hz a je zapojený do hvězdy s neutrálním bodem.
Integrovaný elektronický regulátor napětí zajišťuje vynikající stabilitu napětí i při vysokých jalových složkách.
Budící systém je napájen specializovaným generátorem s permanentními magnety. To umožňuje generátoru dodávat velmi vysoké zkratové proudy, a proto je ideální pro systémy nezávislé na síti s vysokými rozběhovými proudy (např. na lodích atd.).
Díky speciální konstrukci vinutí je tento generátor vhodný pro nevyvážené zátěže . To znamená, že můžete fáze zatěžovat nerovnoměrně – takže je ideální pro napájení stávající distribuční soustavy (např. nouzové napájení v domě).
Generátor lze upravit pro 200 V (115 V)/60 Hz při jmenovitých otáčkách hřídele 1800 ot/min.
V případě potřeby lze tento třífázový generátor také přepojit pouze pro jednofázový provoz. Jmenovitý výkon jednofázového systému pak činí pouze 80 % celkového třífázového výkonu (jmenovitý výkon * 0,8).
Mechanické propojení:
Bezúdržbové koncové ložisko je vhodné jak pro řemenový pohon, tak pro přímé propojení.
Tento synchronní generátor lze použít v obou směrech otáčení (ve směru hodinových ručiček i proti směru hodinových ručiček).
Dimenzování/velikost hnacího motoru:
„Správné“ dimenzování motoru závisí na typu propojení a cíli – v závislosti na aplikaci lze celý systém optimalizovat pro nízkou spotřebu, maximální provozní dobu, stabilitu, nízkou hmotnost, maximální výkon atd.
Například s řemenovým pohonem lze motor provozovat v optimálním rozsahu otáček – buď optimalizováno pro výkon (vysoké otáčky), nebo optimalizováno pro spotřebu (ideální bod spotřeby paliva).
Generátor má regulátor napětí – to znamená, že výstupní napětí je elektronicky udržováno konstantní.
Výstupní frekvence je však vždy dvojnásobkem otáček hřídele generátoru (kvůli typu vinutí).
Chcete-li dosáhnout elektrické výstupní frekvence 50 Hz, potřebujete na hřídeli generátoru následující: 50 Hz / 2 = 25 otáček za sekundu = 1 500 ot/min – bez ohledu na zatížení!
Hnací motor proto musí být vybaven regulátorem otáček (mechanickým nebo elektronickým)! Nízký odběr proudu = „nízký výkon“, vysoký odběr proudu = „vysoký výkon“ – ale vždy při 1 500 ot/min, podobně jako tempomat v autě!
Může být hnací motor méně výkonný?
Ano. Z generátoru však můžete odebírat i menší výkon. Maximální výkon systému (generátor + pohon) pak odpovídá maximálnímu výkonu hnacího motoru (o něco méně, kvůli ztrátám v generátoru).
Generátor je pak sice předimenzován, ale zahřívá se mnohem méně. Stačí se ujistit, že motor není přetížený, respektive že neklesají otáčky motoru.
Může být hnací motor výkonnější?
Ano. Maximální výkon systému (generátor + pohon) pak odpovídá maximálnímu výkonu generátoru – motor je však chráněn.
Nezbytné příslušenství:
Upozorňujeme, že tato položka obsahuje pouze synchronní generátor. Odběr energie je zajištěn přes svorkovnici generátoru.
To znamená, že kromě hnacího motoru, spojky a mechanické sestavy budete potřebovat alespoň vhodný jistič, který ochrání generátor před nesprávnými provozními podmínkami.
Tato ochrana závisí na systému a NENÍ součástí dodávky!
Technické údaje
| Skladové číslo IMATECH |
GEN252 |
| Kód EAN |
9009970018481 |
| Model |
BBW-034-224-KW-PMG |
| design |
3fázový synchronní generátor, bezkartáčový |
| Obvody |
Zapojení do hvězdy s odkrytým nulovým vodičem |
| skladování |
2stranný, vhodný pro řemenový pohon |
| chlazení |
vnitřně chlazené, samoventilované |
| Regulace napětí |
elektronický, s generátorem PMG |
| Regulátor napětí (AVR) |
MX341 |
| Trvalý výkon |
34 kW / 42,5 kVA při 400 V, 50 Hz |
| Maximální fázový proud |
61,6 Å |
| Jmenovité napětí |
Standardní: 400 V (230 V)
Volitelné: 200 V (115 V) |
| Jmenovitá frekvence |
Standardně: 50 Hz
Volitelně: 60 Hz |
| cosφ (PF) |
0,8 |
| Regulace napětí |
Statické ≤ ±1,5 %
Dynamické -15 % až +20 % |
| rychlost otáčení hřídele |
1 500 ot/min pro 50 Hz
1 800 ot/min pro 60 Hz |
| Počet pólových párů (počet pólů) |
2 (4) |
| Provozní režim |
S1 (pro nepřetržitý provoz) |
| Třída ochrany |
IP23 |
| Třída izolace |
H |
| excitace |
Samobuzení pomocí generátoru s permanentními magnety |
| Regulátor napětí |
MX341 |
| Maximální budicí napětí |
38 V stejnosměrného proudu |
| Max. budicí proud |
1,8 A |
| vlhkost |
< 90 % pravé strany, trvale < 60 % pravé strany |
| Provozní nadmořská výška |
< 1 000 m nad mořem |
| Okolní teplota |
-15 °C až +40 °C |
| Rozměry (Š x H x V) |
800 x 455 x 690 mm
viz rozměrový výkres |
| Mrtvá váha |
229 kg |
Další informace
Hrubá hmotnost (bez přepravního obalu): 241 kilogramů
Hrubé rozměry výrobku (D x Š x V): 880 mm x 500 mm x 790 mm
Způsob dopravy: Běžný náklad na paletách
Přepravní hmotnost (včetně vnějšího obalu pro 1 jednotku): 261 kilogramů
Přepravní rozměry pro 1 jednotku (D x Š x V): 1,20 m x 800 mm x 940 mm
