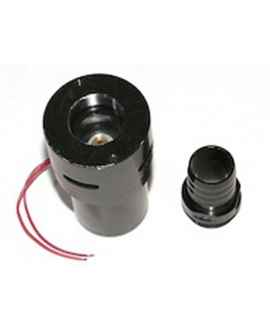

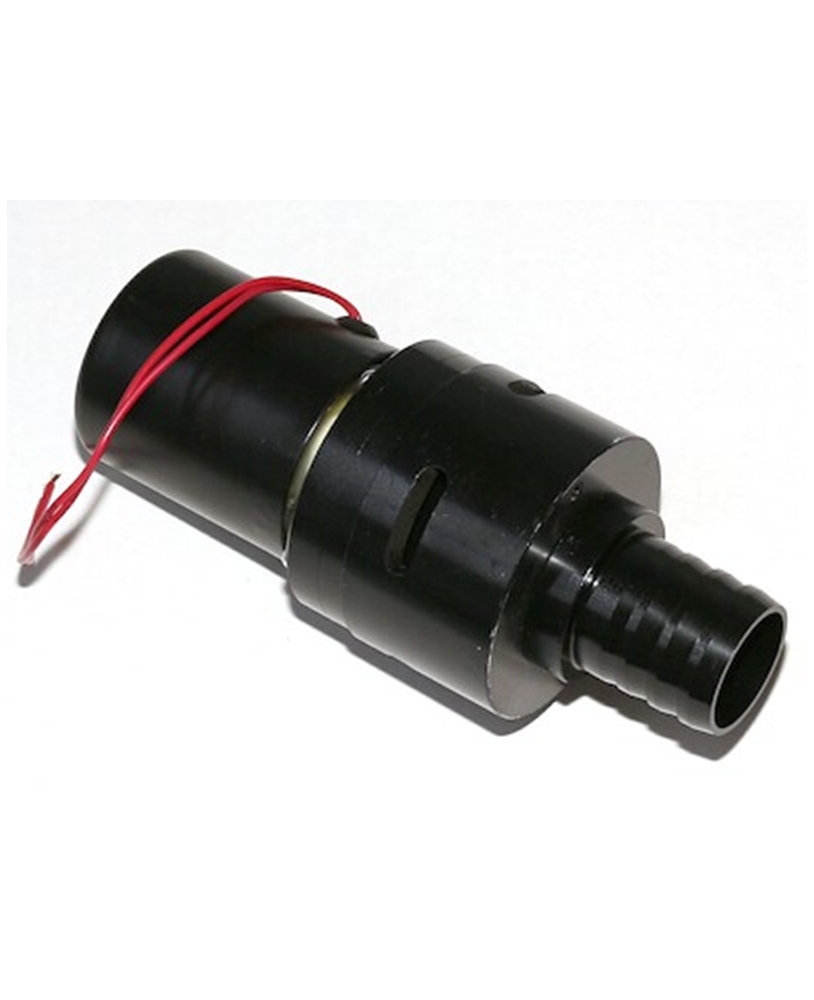

Solenoidový ventil 24 V DC.
Používá se jako odvzdušňovací ventil vakuové komory v následujících zařízeních IMATECH:
- PM-VC-600/040-UIG (všechny roky)
- PM-VC-600/065-UIG (všechny roky)
- PM-VC-6002/040-UIG (všechny roky)
- PM-VC-6002/065-UIG (všechny roky)
- PM-VC-6002/130-UIG (všechny roky).
Poznámka:
Dodávaná hadicová koncovka je vyžadována pouze pro zařízení řady PM-VC-600.
U dvoukomorových zařízení odstraňte hadicovou koncovku ze solenoidového ventilu – solenoidový ventil je našroubován přímo na odvzdušňovací trubici.
| Skladové číslo IMATECH | ZSPPACK0124 |
| Kód EAN | 9009970020507 |
| Celková délka solenoidového ventilu (bez hadicového náboje) | 143 mm |
| Průměr ventilového bloku | 80 mm (výška cca 66 mm) |
| Průměr magnetické cívky | 62mm |
| Délka připojovacího kabelu | cca 185 mm |
| Napájecí napětí | 24 V DC |
| Spotřeba proudu při 24 V DC | cca 1A |
| Blok ventilu s vnitřním závitem | M42x2,0, hloubka 12 mm |
| Hadicový nástavec pro řadu PM-VC-600 | Vnější závit pro ventilový blok: M42x2,0 Průměr hadicového náboje D: 38 mm Vnitřní průměr: 30 mm Celková délka: 65 mm Délka hadicového náboje: 40 mm O-kroužek d35xs: 4,0 mm |
| Mrtvá váha | 1,4 kg |
Hrubá hmotnost (bez přepravního obalu): 1,40 kilogramu
Hrubé rozměry výrobku (D x Š x V): 195 mm x 80 mm x 80 mm
Způsob dopravy: Zásilková doprava
Hmotnost zásilky (včetně vnějšího obalu pro 1 jednotku): 1,60 kilogramu
