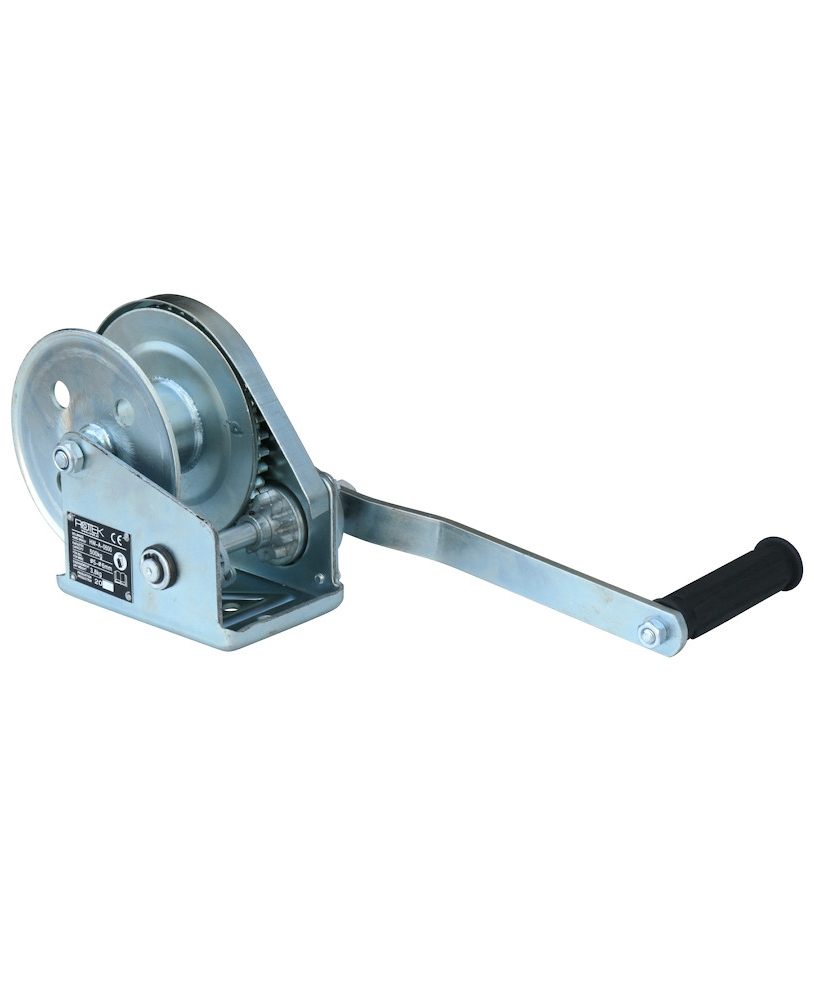

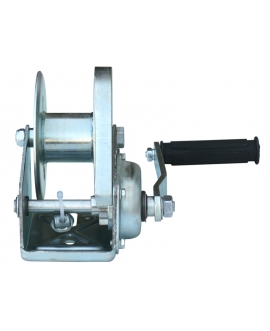

Vysoce kvalitní, pozinkovaný, profesionální konzolový lanový naviják s třecí brzdou
. Můžete použít standardní ocelová lana o průměru 4 mm, 5 mm, 6 mm nebo 8 mm v konstrukci 7x19 (poloměkká/měkká).
Lana s pouze několika prameny (např. 6x7 nebo 7x7) se nedoporučují, protože mají velký poloměr ohybu a nejsou vhodná pro navijáky.
Lano je drženo NEJEN lanovou svorkou, ale i třením lana o lanový buben - proto musíte zvolit odpovídajícím způsobem delší lano, abyste zajistili, že na kladce nebude překročena zbývající délka lana. Toto platí pro VŠECHNY lanové kladky od každého výrobce.
Upozorňujeme, že jmenovité zatížení je dosaženo pouze tehdy, pokud na kladce zůstanou tři vrstvy lana.
Minimální zbývající délka lana jsou 3 omoty lana; přípustné zatížení je uvedeno v tabulce v technických údajích.
Při výběru lana dbejte na to, že pro zdvihací úkoly musí mít mezní zatížení alespoň čtyřnásobek jmenovitého zatížení.
Naše doporučené ocelové lano: lano o průměru 5 mm, konstrukce 7x19, s přebytečnou délkou alespoň 6,3 metru (max. celkem 22 metrů).
V našem sortimentu naleznete také odpovídající ocelová lana, stejně jako závěsné háky a další příslušenství, jako jsou kladky.
Technické údaje
| Skladové číslo IMATECH |
HUB177 |
| EAN kód |
9009970000684 |
| Jmenovitá kapacita |
500 kg |
| Zkušební zatížení |
1000 kg |
| vhodná lana |
4 mm (7x7 nebo lepší 7x19), max. cca 30 metrů (perfektně vrstvená) |
| vhodná lana |
5 mm (7x19), max. cca 18 metrů (perfektně vrstveno) |
| vhodná lana |
6 mm (7x19), max. cca 15 metrů (perfektně vrstveno) |
| vhodná lana |
8 mm (7x19), max. cca 10 metrů (perfektně vrstveno) |
| minimální délka lana pro zatížení 200 kg |
3 otáčky = cca 0,5 m |
| minimální přebytečná délka lana pro zatížení 500 kg / lano 4 mm |
3 vrstvy, s lanem o průměru 4 mm, cca 7,0 metrů (pevnost lana cca 1300 kg) |
| minimální přebytečná délka lana pro zatížení 500 kg / lano 5 mm |
3 vrstvy, s 5mm lanem cca 6,3 metru (pevnost lana cca 1990 kg) |
| minimální přebytečná délka lana pro zatížení 500 kg / lano 6 mm |
3 vrstvy, s 6mm lanem cca 4,8 metru (pevnost lana cca 3000 kg) |
| minimální přebytečná délka lana pro zatížení 500 kg / lano 8 mm |
3 vrstvy, s lanem o průměru 8 mm, cca 4,3 metru (pevnost lana cca 3550 kg) |
| s brzdou |
Třecí brzda |
| Převodový poměr |
4,2 : 1 |
| Zdvih lana na otáčku (při plném nasazení kladky) |
cca 96 mm |
| Zdvih lana na otáčku (prázdný buben) |
cca 47 mm |
| Páková síla při jmenovitém zatížení (plný válec) |
cca 30 daN (= 30 kg) |
| Páková síla při jmenovitém zatížení (prázdný válec) |
cca 15 daN (= 15 kg) |
| Vlastní hmotnost bez ocelového lana |
3,8 kg |
| materiál |
pozinkovaná ocel |
Další informace
Hrubá hmotnost (bez přepravního obalu): 4,00 kilogramů

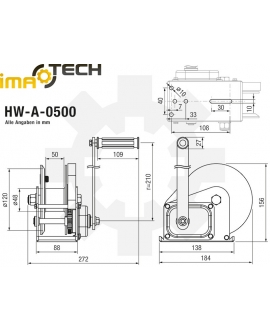

Hrubé rozměry výrobku (DxŠxV): 170 mm x 175 mm x 230 mm
Způsob dopravy: Zásilková doprava
Hmotnost zásilky (včetně vnějšího obalu pro 1 ks/VE): 4,00 kilogramů
