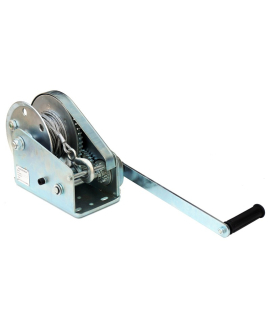

Naviják HW-A-0800-05 s 5 metrovým lanem

2 320,00 Kč
bez DPH
  • Konzole naviják s třecí brzdou
  • vhodný pro zvedání a spouštění břemen řízených
  • Pozinkovaná ocel,
  • 800 kg jmenovité zatížení (1600 kg Zkušební zatížení)
  • s 5m 5mm lanem, vč. zatížení hák (1990kg Mez pevnosti)
  • Přívod kabelu z přední, zadní nebo horní (viz návod)
HUB181
Počet

Vysoce kvalitní, pozinkované, profesionální konzola naviják s třecí brzdou jako lana, můžete komerčně dostupné kabely s 4mm, 5mm, 6mm nebo 8mm průměr, ve stavebnictví 7x19 (polo-soft / měkké) použít. Lana se jen pár pramenů (např, např. 6x7 nebo 7x7 ) se nedoporučuje, protože mají vysoký poloměr ohybu a nejsou vhodné pro navijáky. Držitel lana poháněného nejen lanové svorky, ale na tření lana na kabelovém bubnu - takže budete muset vybrat kabel příslušně déle, aby se zbývající množství není nižší než lana na lanovém bubnu. To platí pro všechny svazky každý výrobce. Upozorňujeme, že jmenovité zatížení je dosaženo pouze, ačkoli tam jsou tři vrstvy lana na řemenici. Minimální zbývající délka kabelu je 3 plné otáčky lana, které je přípustné zatížení v tabulce s technickými údaji uvedenými . Vezměte prosím na vědomí, že při výběru úkolů pro zvedání alespoň 4 krát meze pevnosti musí být lano. více odpovídajících lana a háčky a další příslušenství jako jsou kladky lze nalézt také v našem sortimentu.










Technické údaje

Rotek SKU HUB181
Jmenovitý výkon 800kg
Zkušební zatížení 1600kg
Lano s hákem v ceně, 5 metrů, průměr 5 mm, se zvedacím hákem
vhodné lana 4 mm (7x7 nebo 7x19 lepší), max. ca 60 metrů (dokonale vyrovnaná vinuté)
vhodné lana 5 mm (7x19), max. cca 45 m (dokonale vyrovnaná rána)
vhodné lana 6 mm (7x19), max. asi 30 metrů (dokonale vyrovnaná rána)
vhodné lana 8 mm (7x19), max.ca. 15 metrů (dokonale vyrovnaná rána)
Minimální délka kabelu pro více než 300kg zátěž 3 otáčky = cca 600 mm (4mmSeil) do 640 mm (8 mm kabelu)
Minimální délka kabelu pro více než 800 kg zatížení / 4mm kabel 3 vrstvy, s 4mm lana asi 9,8 m (lano Mez pevnosti cca 1300 kg)
Minimální délka kabelu pro více než 800 kg zatížení / 5mm lana 3 vrstvy, na 5mm lana asi 8,2 m (lano Mez pevnosti cca 1990 Kg)
Minimální délka kabelu pro více než 800 kg zatížení / 6mm lana 3 vrstvy, s 6mm lana asi 7,2 m (lano Mez pevnosti cca 3000 kg)
Minimální délka kabelu pro více než 800 kg zatížení / 8mm lano 3 vrstvy, s 8mm lano asi 5,8 m (lano Mez pevnosti cca 3.550 kg)
s brzdou Třecí brzdou
Převodový poměr 5,0: 1
Kabelová dráha na otáčku (full role) cca 110 mm
Kabelová dráha na otáčku (prázdný Role) cca 47 mm
Pákový efekt při jmenovité zátěži (full role) asi 38 daN (= 3,8 kg)
Pákový efekt při jmenovitém zatížení (prázdný Role) asi 16 daN (= 1,6 kg)
Čistá hmotnost bez lana 8,0 kg
Hmota Pozinkovaná ocel,

Dodatečné informace

Hrubá hmotnost (bez přepravního kartonu): 8,85 kg
hrubého produktu rozměry (dx š xv): 320 x 210 x 220 mm Typ Dispatch: Obalový nákladníPřepravní hmotnost (včetně přebalu za 1 ks / balení ..): 8,85. Kg Přepravní rozměry pro 1 Stk / VE ( dx š xv): 320 x 210 x 220 mm záruka 24 měsíců
